Karbon filmi rezistansı nedir?

Karbon filmi rezistansı nedir?

Karbon film rezistansları sabit form tipi rezistanstır. Onlar etrafında ince bir saf karbon film ile bir seramik taşıyıcı dışında inşa edilmiştir, bu dirençli malzeme olarak işlev.

Avantajları ve dezavantajları

Karbon film rezistansları karbon bileşimi üzerinde önemli bir gelişmedir. Ancak, metal film ve metal oksit film ile karşılaştırıldığında, ticari olarak kullanılabilir aralığı giderek azalır. Metal ve oksit film üretmek için daha pahalı değildir, ve genel olarak daha iyi özelliklere sahip.

Karbon film rezistans uygulamaları

Karbon film rezistansları için tipik kullanım yüksek gerilim ve sıcaklık uygulamalarında dır. Çalışma sıcaklıkları nominal sıcaklığı 350°C olan 15kV'ye kadardır. Buna örnek olarak yüksek gerilim güç kaynakları, radar, x-ışınları ve lazer verilebilir.

Üretim

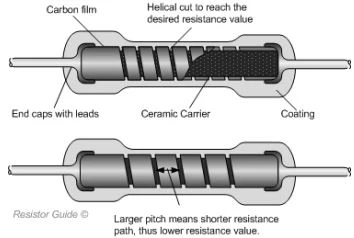

Karbon film rezistansları bir biriktirme işlemi ile yapılır. Yüksek sıcaklıkta ve yüksek basınç altında hidrokarbon gazda seramik taşıyıcı tutulur. Gaz (metan veya benzen) 1000°C sıcaklıkta çatlamış. Kristal karbon pirolitik seramik substrat üzerinde birikintisi. Saf grafitin bağlayıcı olmadan hassas dağılımı nedeniyle, bu karbon rezistansları düşük gürültüye sahiptir. İstenilen direnç değeri doğru tabaka kalınlığı seçilerek ve karbon tabakasında spiral bir şekil kesilerek elde edilebilir. Filmdeki sarmal kesik mevcut yolun uzunluğunu artırır. Saribatın perdesi azaltılarak direnç yolunun uzunluğu artar ve direnç değeri artar. Ayrıca, spiralin kesilmesini ince ayarlayarak rezistans direnç değeri daha yüksek olabilir. Karbon film rezistansları için tipik tolerans değerleri 2, 5, 10 ve %20'dir.

Saf karbon kullanımı nedeniyle, karbon film rezistans karbon bileşimi daha yüksek bir negatif sıcaklık katsayısına sahiptir. Direnç sıcaklık katsayısı 2.5×10^-4 Ω/°C ile -8×10^-4 Ω/°C arasındadır. Ayrıca bu tip rezistanslar silikon kaplama ile kimyasal etkilere karşı korunur. Bu tür rezistanslar elektronikte yaygın olarak kullanılır. Bu nedenle küçük rezistansların yaklaşık 0,5 pF kapasiteye sahip olduğunu belirtmek önemlidir. Kendi kendine indüksiyon, kesilmemiş rezistanslar için 0,01 μH civarında dır ve spiral kesme rezistansları için birkaç μH'a kadardır. Bu rezistanslar 1Ω - 10'000 MΩ arasındaki değerlerde mevcuttur ve 1/16, 1/8, 1/4, 1/2, 1 veya 2 watt güç derecesine sahiptir.
