Transformatör ve elektrik enerjisi sayacı nasıl bağlanır?

Transformatör, birincil sistem ile AC devreslerindeki ikincil sistem arasındaki bağlantı elemanıdır. Çalışma prensibi temelde transformatörle aynıdır. Transformatör potansiyel bir transformatör (PT) ve bir akım transformatörü (CT) içerir.

Transformatörün rolü: AC voltajını ve büyük akımı, sayacın doğrudan ölçmesi için uygun olan ve aynı zamanda röle koruması ve otomatik cihazlar için güç sağlayan sayaçla doğrudan ölçülebilen bir değere düşürmektir.

Güç sistemi için transformatör, yüksek voltaj ve büyük güç şebekesi akımı bilgilerini ölçüm, ölçüm cihazı, röle koruması ve otomatik cihaz için düşük voltaj ve küçük akımın ikincil tarafına ileten özel bir transformatördür. Birincil bir sistem ve ikincil bir sistemdir. Birincil sargı güç şebekesine bağlanır ve ikincil sargı ölçüm cihazları ve koruma cihazları ile bağlanır.

Karşılıklı indüktör, ölçüm cihazları ve ölçüm cihazları ile birlikte birincil sistemin voltajını, akımını ve elektrik enerjisini ölçebilir; röle koruması ve otomatik cihazlarla birlikte, elektrik şebekesindeki çeşitli arızaların elektrik koruması ve otomatik kontrolünü oluşturabilir.

Transformatörlerin performansı, güç sistemi ölçüm ve ölçümünün doğruluğunu ve röle koruma cihazlarının güvenilirliğini doğrudan etkiler.

Gerilim transformatöründe üç kablolama yöntemi:

(1) Vv bağlantı yöntemi: nötr nokta yalıtımı için yaygın olarak kullanılır

Ark bastırma bobini tarafından topraklanan 35KV ve altındaki sistem veya yüksek voltajlı üç fazlı sistem, özellikle 10KV üç fazlı sistem, kablolama delta kablolamadan gelir, ancak Vv bağlantısı adı verilen "bağlantı noktası" kapatılmaz, bu kablolama yöntemi birini kurtarabilir Gerilim transformatörü üç fazlı aktif ve reaktif enerji ölçümü gereksinimlerini karşılayabilir, ancak faz voltajını ölçmek için kullanılamaz ve yalıtım durumunu izleyen bir voltmetreye bağlanamaz. sisteme göre.

(2) Y, yn kablolama yöntemi: esas olarak düşük akımlı topraklama yüksek voltajlı üç fazlı sistemlerde kullanılan üç çekirdekli kutuplu üç fazlı voltaj transformatörü kullanın. İkincil taraftaki nötr kablolama topraklamaya yol açar. Bu kablolama, yüksek gerilim tarafında tek fazlı topraklamayı önlemektir. Arıza, yüksek gerilim tarafının nötr noktasının topraklamasına izin verilmez, bu nedenle zemine giden voltaj ölçülemez. Bilgi için lütfen şu adresi ziyaret edin: İletim ve Dağıtım Ekipmanları Ağı

(3) YN, yn kablolama modu: çoğunlukla büyük akım topraklama sistemlerinde kullanılır.

(4) YN, yn, kablolama modu yapın: açık delta kablolama olarak da bilinir. Normal çalışmada, açık deltanın çıkış ucundaki voltaj sıfırdır. Sistemin bir fazı topraklanmışsa, diğer iki çıkış sona erer Çıkış gerilimi, AC yalıtım izleme gerilim rölesinin voltaj ayarı için uygun olan her fazın artık voltaj sargısının ikincil voltajının 3 katıdır, ancak bu bağlantı yöntemi 10KV ve altındaki sistemde kullanılmaz. "Gerilim Transformatörü ve Elektrik Enerjisi Sayacının İlke Şeması ve Kablolama Şeması"na bir göz atalım.

1. Gerilim transformatörlerinin bağlantı yöntemi

V/V bağlantı prensibi diyagramı

V/V bağlantısının 3D şematik diyagramı

2. Gerilim transformatörlerinin Y/Y bağlantısı

Y/Y bağlantı prensibi diyagramı

Y/Y bağlantısının 3D şematik diyagramı

3. Akım transformatörünü tamamlanmamış yıldız bağlantısı

Akım transformatörünü tamamlanmamış yıldız bağlantısının şematik diyagramı

Akım transformatörünü tamamlanmamış yıldız bağlantısının 3D şematik diyagramı

Dört, akım transformatör yıldızı bağlantısı

Yıldız bağlantısının şematik diyagramı (10kV'nin üzerinde uygulanabilir)

Yıldız bağlantısının şematik diyagramı (400V için geçerlidir)

Yıldız bağlantısının 3D şematik diyagramı (400V)

V. Elektrik enerjisi ölçüm cihazı kablolama şeması

Üç fazlı üç telli elektrik enerji ölçer kombinasyonu kablolama şeması

(3 * 100V elektrik enerji sayacı + 3 * 100V özel transformatör toplama terminali)

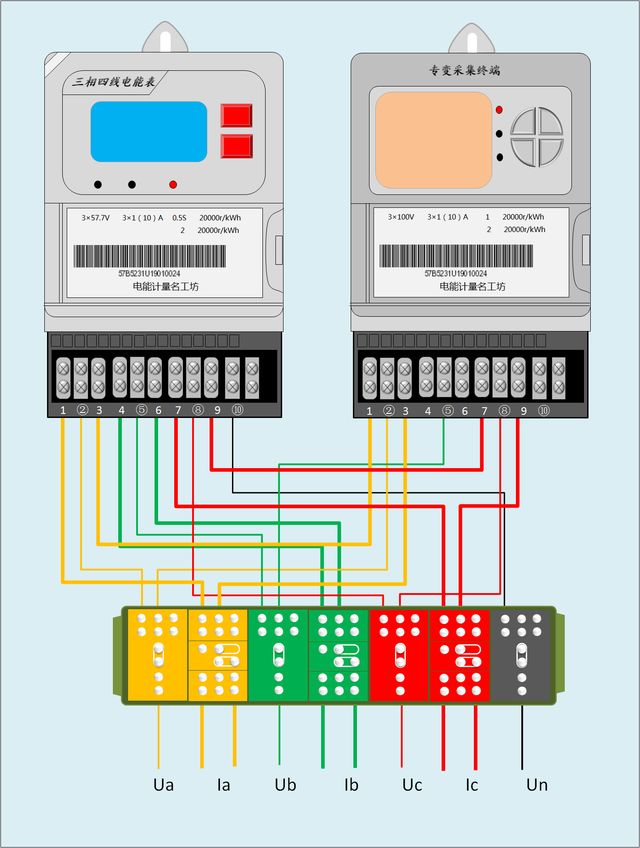

Üç fazlı dört telli elektrik enerji ölçer kombinasyonu kablolama şeması

(3 * 57.7V elektrik enerji sayacı + 3 * 100V özel transformatör toplama terminali)

Üç fazlı dört telli elektrik enerji ölçer kombinasyonu kablolama şeması

(3 * 220V elektrik enerji sayacı + 3 * 220V özel transformatör toplama terminali)

Özel Talimatlar

400V akım transformatörünü topraklamanıza gerek yoktur ve 10kV ve üzeri akım transformatörlerinin polar olmayan ucu topraklanmalıdır. Kablolama işleminde, ayrı faz topraklama kullanılması şiddetle tavsiye edilir ve akım halkası ve voltaj döngüsü ayrı ayrı topraklanır.
