Yüksek frekanslı bir transformatör nasıl seçilir

Giriş: Yüksek-Frekans Trafo Seçimi Neden Önemlidir?
Yüksek-frekanslı bir transformatörün nasıl seçileceği konusuna dalmadan önce, onun modern güç elektroniğindeki temel rolünü anlamalıyız. Ayüksek-frekans transformatörüorta-frekans aralığının (tipik olarak 10kHz'in üzerinde ve çoğu zaman yüzlerce kHz ila birkaç MHz'e ulaşan) üzerindeki frekanslarda çalışan bir güç transformatörüdür. Modern güç elektroniğinin "kalbi" olarak, voltaj dönüşümü ve elektriksel izolasyon sağlamak için yüksek-frekanslı elektromanyetik indüksiyonu kullanır. Geleneksel güç-frekans transformatörleriyle karşılaştırıldığında, yüksek-frekans transformatörleri "daha yüksek frekans eşittir daha küçük çekirdek hacmi" şeklindeki fiziksel prensipten yararlanarak minyatürleştirmeye, hafif tasarıma ve yüksek verimliliğe olanak tanır. Piyasada çok çeşitli ürünlerle karşı karşıya kalan satın alma ekipleri ve mühendisler doğru yüksek-frekans transformatörünü nasıl seçmelidir? Bu makale, temel parametreleri, malzeme seçimlerini ve son teknoloji uygulama senaryolarını kapsayan kapsamlı bir seçim kılavuzu sunmaktadır.

1. Seçimdeki Birinci Adım: Temel Elektriksel Parametrelerin Kilitlenmesi
Yüksek-frekans transformatörlerinin evrensel "model" kodları yoktur; bunların tanımlanması ve seçimi büyük ölçüde belirli elektriksel parametrelere bağlıdır. Seçim yaparken öncelikli göreviniz aşağıdaki temel göstergeleri açıklığa kavuşturmaktır:

• Çalışma Frekansı ve Nominal Güç:Frekans, çekirdek malzemesini ve tasarım yöntemini belirler (örneğin, 100kHz vs. 500kHz), nominal güç ise transformatörün boyutunu ve soğutma gereksinimlerini belirler.
• Giriş/Çıkış Gerilimi ve Dönüşüm Oranı:Birincil ve ikincil bobinler arasındaki dönüş oranını belirlemek için birincil taraftaki voltaj dalgalanma aralığını ve ikincil taraftaki nominal çıkış özelliklerini açıkça tanımlayın.
• İzolasyon Gerilimi ve Güvenlik Uyumluluğu:Birincil ve ikincil taraflar arasında gereken dayanım voltajını (örneğin 3kVac) ve hedef pazar için güvenlik sertifikası gerekliliklerini (UL, CE, CQC vb. gibi) doğrulayın.
• Verimlilik Hedefi ve Sıcaklık Artış Limitleri:İstenilen güç dönüşüm verimliliğini ve izin verilen maksimum sıcaklık artışını (örn., ΔT 40K'den az veya eşit) belirtin çünkü bu, ürünün uzun-vadeli güvenilirliğini doğrudan etkiler.

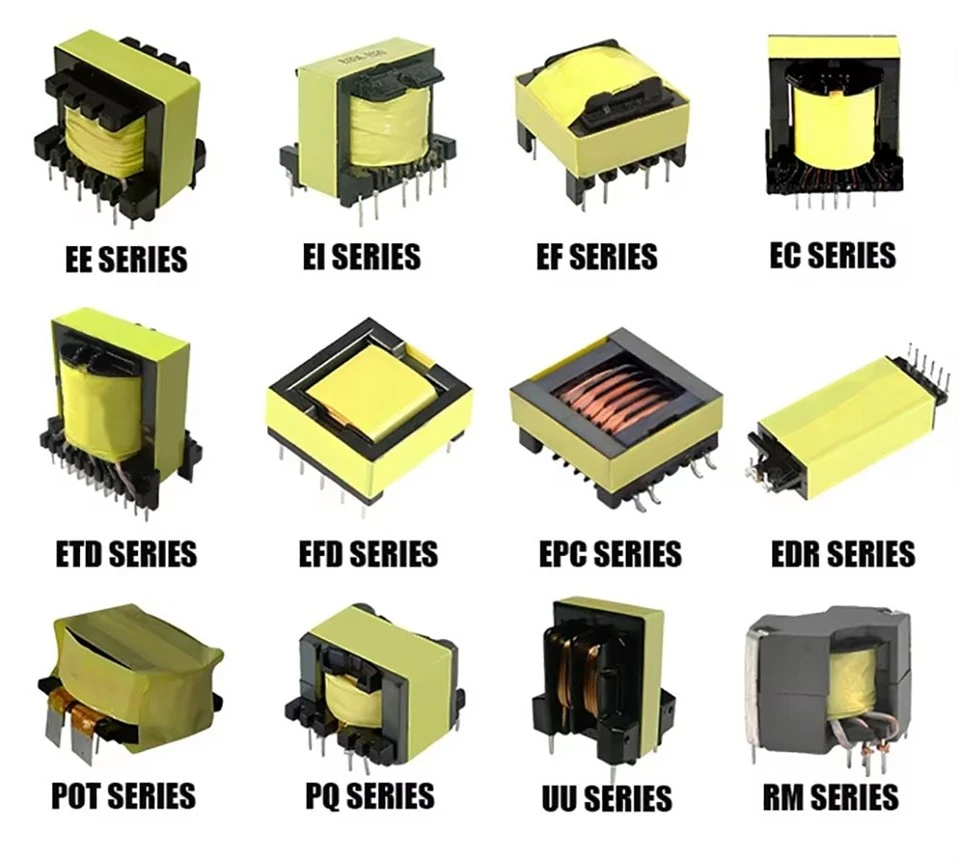

2. Çekirdek Malzeme Seçimleri: Çekirdeklerin ve Sargıların Yüksek-Frekansa Uyarlanması
Yüksek-frekanslı bir transformatörün performans tavanı genellikle malzemesine göre belirlenir. Yüksek-frekans koşullarında, yüzey etkisi ve yakınlık etkisinin neden olduğu ek AC bakır kayıplarının yanı sıra frekansla önemli ölçüde artan demir kayıplarının azaltılması önemlidir.

• Çekirdek Malzeme Seçimi:100kHz ve üzeri aralıkta Mn-Zn ferrit (örn. PC95, N87), yüksek elektrik direnci ve düşük girdap akımı kayıpları nedeniyle tercih edilen seçimdir. 20kHz ila 100kHz aralığındaki yüksek güç uygulamaları (ör. onlarca kW) için demir{12}}bazlı nanokristal alaşımlar, daha yüksek doygunluk akısı yoğunluğu ve son derece düşük kayıpları sayesinde izolasyon transformatörleri için idealdir.
• Sargı Yapısı Optimizasyonu:Yüksek-frekanslı bakır kayıplarını kontrol etmek için tel çapının genellikle yüzey derinliğinin iki katından az olması gerekir. "Sıralamalı/bölümlü" sarma teknikleri veya "sandviç-serpmeli" yapılar kullanan, çok-ipek-kaplı teller veya bakır folyo sargıların kullanılması tavsiye edilir. Bu sadece AC direncini azaltmakla kalmaz, aynı zamanda dağıtılmış kapasitansı etkili bir şekilde bastırırken kaçak endüktansı minimumda tutar.

3. En Son-Son Teknoloji Uygulamalarla Desteklenmektedir: Yapay Zeka Bilgi İşlemden Yeni Enerji Yüksek-Voltaj Platformlarına
Yüksek-frekans transformatörlerinin seçimi, sonraki uygulamaların teknolojik gelişimine ayak uydurmalıdır. Şu anda iki büyük itici güç endüstri standartlarını yeniden şekillendiriyor:

• Yapay Zeka Veri Merkezleri (AIDC) ve Sunucu Güç Kaynakları:Yapay zeka sunucuları, güç sistemlerinin güç yoğunluğu ve termal yönetimi konusunda katı talepler getirir. Geleneksel tel-sarmalı yapıların yerini yavaş yavaş düzlemsel transformatörler alıyor. PCB veya bakır folyo sargılardan yararlanan düzlemsel transformatörler, kontrol edilebilir parazit parametreleri, otomatik üretim tutarlılığı ve düşük-profil paketleme konularında belirgin avantajlar sunarak 48V veriyolu güç dağıtımı ve yüksek-güç-yoğunluklu modüllerin ihtiyaçlarını mükemmel şekilde karşılar.
• Yeni Enerji Aracı 800V Yüksek-Voltaj Platformları:Yerleşik-Şarj Cihazlarında (OBC) ve DC-DC dönüştürücülerde, yüksek-frekans transformatörlerinin yalnızca yüksek-voltaj izolasyonu ve geniş-sıcaklıkta çalışma gereksinimlerini karşılaması yetmez, aynı zamanda titreşime ve termal şoka karşı olağanüstü dirence de sahip olması gerekir. Ayrıca, Silisyum Karbür (SiC) ve Galyum Nitrür (GaN) gibi geniş-bant aralıklı yarı iletken cihazların yaygın şekilde benimsenmesi, anahtarlama frekanslarını geleneksel sınırların ötesine taşıyarak yüksek-frekans transformatörlerini aşırı minyatürleştirmeye ve ultra-yüksek-frekanslı çalışmaya doğru daha da itti.

4. Termal Yönetim ve Güvenilirlik: Kritik Gizli Metrikler
Seçim elektriksel parametrelerde durmamalı; termal tasarım ve yalıtım güvenilirliği bir ürünün nihai başarısını eşit derecede belirler. Yüksek-güçlü, yüksek-frekanslı transformatörler küçük yüzey alanlarına ve yüksek ısı akısı yoğunluklarına sahiptir. Sıcak nokta sıcaklığındaki her 10 derecelik artış, yalıtımın ömrü önemli ölçüde azalır. Bu nedenle, tedarikçileri değerlendirirken elektromanyetik ve termal simülasyon verilerini, AC kaybı değerlendirmelerini ve çeşitli çalışma koşulları altında ölçülen sıcaklık artış eğrilerini sağlayıp sağlamadıklarını doğrulamak çok önemlidir. Yalıtımla ilgili olarak, yüksek-frekans, yüksek-voltaj koşulları altında Kısmi Deşarj Başlangıç ​​Gerilimi (PDIV) çok önemlidir. Uzun vadeli yalıtım stabilitesini sağlamak için vakumlu emprenye veya üçlü yalıtımlı tel gibi işlemlerin kullanılıp kullanılmadığını doğrulamanız gerekir.

Sonuç: Pasif Bileşenden Sistem-Seviyesindeki Çekirdeğe
Özetle, yüksek-frekanslı bir transformatörün seçilmesi, elektromanyetik, termodinamik, malzeme ve yapısal tasarımı içeren çok disiplinli bir sistem mühendisliği görevidir. Artık sadece basit bir pasif bileşen değil, genel sistem verimliliğini, termal yönetimi ve güç yoğunluğunu doğrudan etkileyen kritik bir unsurdur. İster yapay zeka bilgi işlem altyapısını konuşlandırın, ister yeni enerji pazarını ele geçirin, bilimsel seçim mantığında uzmanlaşmak, şiddetli pazar rekabetinde sağlam bir teknolojik hendek inşa etmenin anahtarıdır.
